产品简介
本芯片为SOC，集成有高精度ADC、4COM×17SEG LCD驱动和7×7共阴动态扫描LED驱动，主要用于气压表、胎压计、红外测温和温湿度传感器等应用中。
-

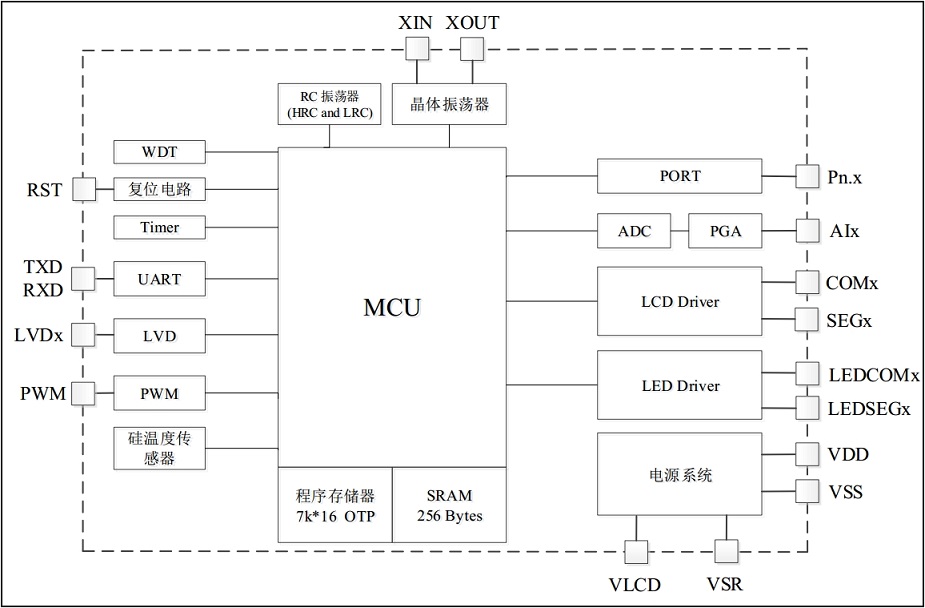

产品框图
-
产品特性
高性能RISC MCU
8位RISC MCU
7k×16 bits OTP，支持低电压烧录
176×8 bits SRAM
53条单字指令
指令周期为两个时钟周期
工作电流：300uA@2MHz
待机电流：2uA@32kHz
休眠电流：典型值小于1uA
外设
3个8bits Timer（A/B/C）
蜂鸣器驱动，驱动频率可设置
LCD驱动，支持4COM x 17SEG
LED驱动，支持7 x 7共阴动态扫描
25个双向I/O，施密特输入，电流能力可达10mA
1路UART
2路PWM
3路低电压检测
振荡器
8MHz高频RC振荡器
32kHz低频RC振荡器
32.768kHz晶体振荡器
工作电压
模拟电路：2.4V~3.6V
数字电路：1.8V~3.6V
模拟性能
高精度ADC，24bits分辨率，最高ENOB为22.6bits
ADC的输出速率为8sps~8ksps
低功耗PGA，增益可选为1~512
稳压源输出，10mA驱动能力，可快速启动
1.2V 基准电压输出
硅温度传感器，-10℃~50℃范围内准确度可达±1℃
支持2.4V~3.6V自烧录OTP
封装
LQFP48-0.5mm
应用领域
气压表
胎压计
红外测温
温湿度传感器
